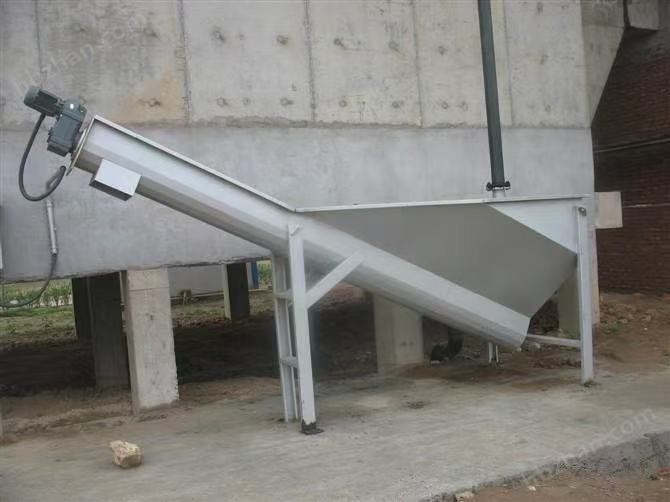

螺旋砂水分离器（也称螺旋式砂水分离机）是污水处理厂沉砂池的核心配套设备，用于高效分离污水中的砂粒、石子等重质颗粒。

一、工作原理

1. 进水沉降：砂水混合液从顶部进入水箱，砂粒因重力沉降至U型槽底部。

2. 螺旋提升：无轴螺旋旋转，将砂粒沿倾斜（20°-30°）的U型槽向上推送。

3. 脱水排砂：砂粒离开水面后继续上移，水分从螺旋间隙回流，干砂（含水率<60%） 从排砂口排出。

4. 出水溢流：分离后的清水从溢流口回流至处理系统。

二、主要结构

• 无轴螺旋：核心部件，无水中轴承，不易堵塞。

• U型槽：斜置槽体，内衬耐磨衬条。

• 水箱/沉淀槽：提供沉降空间。

• 驱动装置：轴装式减速机，安装简便。

• 导流板/溢流堰：稳定水流、控制出水。

三、核心特点

• 分离效率高：96%-98%，可分离≥0.2mm砂粒。

• 结构紧凑：无轴设计，重量轻、安装维护方便。

• 运行可靠：不锈钢材质、防水轴承，故障率低。

• 脱水效果好：出砂含水率<60%，便于运输处置。

四、应用场景

• 市政污水处理厂（与旋流沉砂池配套）

• 工业废水（冶金、化工、洗矿）

• 给排水预处理（去除砂粒保护后续设备）

五、技术参数（LSSF-260型）

• 处理水量：约100m³/h

• 螺旋直径：260mm

• 安装角度：25°

• 电机功率：1.5kW

• 材质：不锈钢304

六、优势总结

螺旋砂水分离器是高效、可靠、低维护的砂水分离设备，广泛用于污水处理的预处理阶段，有效保护后续水泵、管道及设备免受磨损堵塞。
